Pomiar rezystancji izolacji jest kluczowym elementem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Dzięki niemu można ocenić, czy izolacja przewodów i urządzeń jest odpowiednia, co pozwala uniknąć poważnych zagrożeń, takich jak porażenie prądem czy pożar. W artykule przedstawimy krok po kroku, jak prawidłowo wykonać ten pomiar, aby zapewnić bezpieczeństwo oraz zgodność z obowiązującymi normami.
Aby przeprowadzić pomiar, niezbędne jest przygotowanie instalacji, ustawienie odpowiedniego napięcia testowego oraz użycie specjalistycznego urządzenia, takiego jak megaomierz. Istotne jest również, aby osoba wykonująca pomiar posiadała odpowiednie kwalifikacje oraz korzystała z certyfikowanych narzędzi. W artykule omówimy także najczęstsze błędy popełniane podczas pomiarów oraz ich wpływ na bezpieczeństwo instalacji elektrycznych.
Kluczowe informacje:- Przygotowanie instalacji polega na odłączeniu wszystkich urządzeń przed pomiarem.
- Wybór napięcia testowego powinien być zgodny z normami, zazwyczaj w zakresie od 250 V do 1000 V.
- Pomiar rezystancji można wykonać punktowo lub w funkcji czasu, przy czym ten drugi sposób jest bardziej precyzyjny.
- Użycie certyfikowanych urządzeń jest kluczowe dla uzyskania wiarygodnych wyników.
- Osoba wykonująca pomiar musi mieć odpowiednie uprawnienia i kwalifikacje.
Jakie narzędzia są potrzebne do pomiaru rezystancji izolacji?
Aby skutecznie przeprowadzić pomiar rezystancji izolacji, niezbędne są odpowiednie narzędzia. Megaomierz to kluczowe urządzenie, które generuje wysokie napięcie, umożliwiając pomiar rezystancji w obwodach elektrycznych. Wybierając megaomierz, warto zwrócić uwagę na jego zakres pomiarowy oraz napięcia testowe, które powinny być dostosowane do specyfiki badanej instalacji. Oprócz megaomierza, przydatne są również przewody testowe, które łączą urządzenie z badanym obiektem, a ich jakość ma wpływ na dokładność pomiaru.
Innym istotnym narzędziem jest multimetr, który może być używany do dodatkowych pomiarów elektrycznych. Choć nie jest to podstawowe urządzenie do pomiaru rezystancji izolacji, może być pomocne w diagnostyce i analizie wyników. Osłony ochronne oraz sprzęt zabezpieczający są również niezbędne, aby zapewnić bezpieczeństwo podczas pracy z urządzeniami pod napięciem. Warto inwestować w wysokiej jakości narzędzia, które zapewnią nie tylko dokładność pomiarów, ale także bezpieczeństwo użytkownika.
| Marka | Model | Zakres pomiarowy | Cena (PLN) |
|---|---|---|---|
| Fluke | 1507 | 0.01 MΩ - 10 GΩ | 1200 - 1500 |
| Metrel | MI 3309 | 0.01 MΩ - 20 GΩ | 900 - 1100 |
| Megger | MIT520 | 0.01 MΩ - 5 GΩ | 1500 - 1800 |
Inne niezbędne akcesoria do pomiarów izolacji

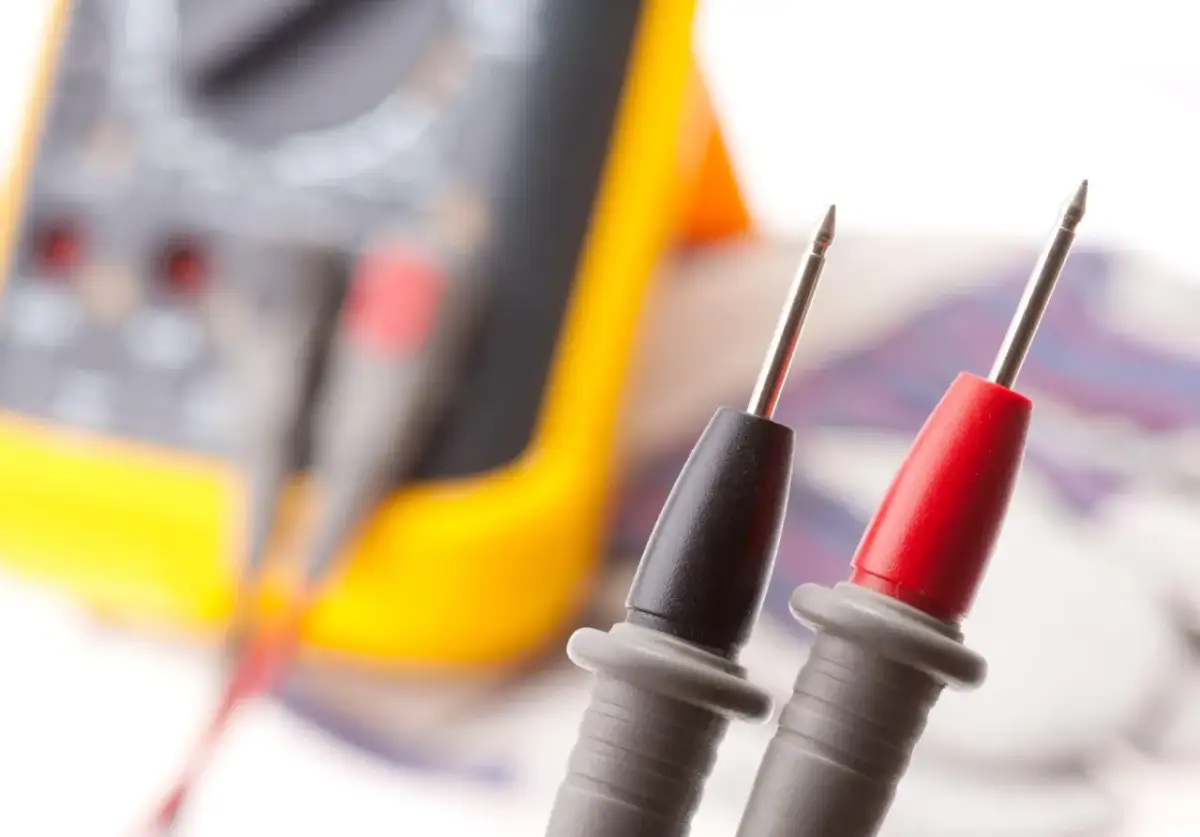

Oprócz głównych narzędzi, takich jak megaomierz, istnieje wiele akcesoriów, które są niezbędne do przeprowadzenia dokładnych pomiarów rezystancji izolacji. Przewody testowe to podstawowe akcesoria, które łączą miernik z obiektem pomiarowym. Powinny być one dobrze izolowane i odporne na wysokie napięcia, co zapewnia bezpieczeństwo i dokładność wyników. Adaptery do różnych typów złączy mogą również być przydatne, umożliwiając elastyczne podłączenie do różnych urządzeń.
Nie można zapomnieć o sprzęcie ochronnym, takim jak rękawice i okulary ochronne, które są kluczowe dla bezpieczeństwa operatora podczas pracy z napięciem. Dodatkowo, torby i pojemniki do przechowywania akcesoriów pomagają utrzymać porządek i zapewniają, że wszystkie elementy są w dobrym stanie. Regularna kontrola i konserwacja tych akcesoriów są istotne, aby zapewnić ich długowieczność i niezawodność w trakcie pomiarów.
Przygotowanie miejsca pracy i zabezpieczenie obwodów
Przed przystąpieniem do pomiarów rezystancji izolacji, kluczowe jest odpowiednie przygotowanie miejsca pracy oraz zabezpieczenie obwodów. Należy upewnić się, że wszystkie urządzenia i odbiorniki są odłączone od badanej instalacji elektrycznej, co eliminuje ryzyko porażenia prądem. Warto również sprawdzić, czy obszar pracy jest dobrze oświetlony i wolny od przeszkód, aby zminimalizować ryzyko upadków lub innych wypadków. Przed rozpoczęciem pomiarów, należy także zidentyfikować i oznaczyć wszystkie aktywne obwody, aby uniknąć pomyłek podczas pracy.
Bezpieczeństwo jest najważniejsze, dlatego zaleca się korzystanie z odpowiednich środków ochrony osobistej, takich jak rękawice izolacyjne oraz okulary ochronne. Warto również mieć pod ręką sprzęt do szybkiego wyłączenia zasilania w razie nagłej potrzeby. Przed pomiarem, należy także upewnić się, że wszystkie akcesoria, takie jak przewody testowe, są w dobrym stanie technicznym, co zapewnia dokładność i bezpieczeństwo pomiarów.
Wykonywanie pomiaru rezystancji izolacji zgodnie z procedurą
Podczas wykonywania pomiaru rezystancji izolacji, ważne jest, aby postępować zgodnie z ustaloną procedurą pomiarową. Na początku należy ustawić odpowiednią wartość napięcia testowego, zgodnie z wymaganiami norm, zazwyczaj w zakresie od 250 V do 1000 V. Następnie, używając megaomierza, podłącz przewody testowe do zacisków badanej instalacji. Po uruchomieniu urządzenia, należy odczekać kilka sekund, aby uzyskać stabilny odczyt, który zostanie wyświetlony na ekranie miernika.
Ważne jest, aby podczas pomiaru unikać dotykania przewodów testowych, co może wpłynąć na wyniki. Po zakończeniu pomiaru, należy odłączyć przewody i ponownie sprawdzić instalację, aby upewnić się, że wszystko jest w porządku. Zapisanie wyników pomiaru jest kluczowe dla późniejszej analizy i oceny stanu izolacji.
Jakie są najczęstsze błędy podczas pomiaru rezystancji izolacji?
Podczas pomiaru rezystancji izolacji, wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowych wyników. Jednym z najczęstszych błędów jest niewłaściwe ustawienie napięcia testowego. Użycie zbyt niskiego napięcia może nie ujawnić rzeczywistego stanu izolacji, podczas gdy zbyt wysokie napięcie może uszkodzić delikatne komponenty. Ponadto, nieprawidłowe podłączenie przewodów testowych do obwodu również może prowadzić do błędnych odczytów, dlatego ważne jest, aby upewnić się, że wszystko jest prawidłowo podłączone przed rozpoczęciem pomiaru.
Innym częstym błędem jest pomijanie odpowiednich środków ochrony osobistej, co stwarza ryzyko dla zdrowia i bezpieczeństwa osoby przeprowadzającej pomiar. Niekiedy pomiar przeprowadza się w nieodpowiednich warunkach, takich jak wilgotne lub zanieczyszczone środowisko, co może wpływać na wyniki. Warto również pamiętać o regularnej kalibracji urządzeń pomiarowych, ponieważ ich niedokładność może prowadzić do błędnych wyników. Unikanie tych typowych błędów jest kluczowe dla uzyskania wiarygodnych i dokładnych wyników pomiarów rezystancji izolacji.
Identyfikacja i unikanie typowych problemów w pomiarach
Aby skutecznie identyfikować i unikać problemów podczas pomiarów rezystancji izolacji, warto zwrócić uwagę na kilka kluczowych aspektów. Przede wszystkim, należy upewnić się, że wszystkie ustawienia urządzenia są zgodne z wymaganiami norm. Sprawdzanie otoczenia, w którym wykonuje się pomiar, jest równie ważne; należy unikać miejsc o dużym poziomie zakłóceń elektromagnetycznych. Dobrą praktyką jest również przeprowadzanie pomiarów w stabilnych warunkach temperaturowych, aby zminimalizować wpływ zmian temperatury na wyniki. Warto także regularnie kontrolować stan przewodów testowych i innych akcesoriów, aby uniknąć problemów związanych z ich uszkodzeniem lub zużyciem.
Jak poprawnie interpretować wyniki pomiarów izolacji
Interpretacja wyników pomiarów rezystancji izolacji jest kluczowa dla oceny stanu instalacji elektrycznej. Wyniki pomiarów powinny być analizowane w kontekście wartości referencyjnych, które są określone w odpowiednich normach oraz przepisach. Wartości te mogą się różnić w zależności od typu instalacji oraz zastosowanego napięcia testowego. Generalnie, im wyższa rezystancja, tym lepsza izolacja, co oznacza mniejsze ryzyko porażenia prądem lub uszkodzenia urządzeń. Przy interpretacji wyników należy również uwzględnić czynniki zewnętrzne, takie jak temperatura i wilgotność, które mogą wpływać na wyniki pomiarów.
Przy ocenie wyników, ważne jest, aby porównać je z wcześniejszymi pomiarami oraz z wartościami uzyskanymi w podobnych warunkach. Jeśli wyniki są znacznie niższe od oczekiwanych, może to wskazywać na uszkodzenie izolacji lub inne problemy, które wymagają natychmiastowej uwagi. W przypadku wątpliwości, warto skonsultować się z ekspertem lub skorzystać z usług profesjonalnych firm zajmujących się pomiarami izolacji. Ostatecznie, poprawna interpretacja wyników pomiarów rezystancji izolacji jest niezbędna dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych.
Czytaj więcej: Jak zrobić izolacje fundamentów w starym domu - uniknij kosztownych błędów
Dlaczego pomiar rezystancji izolacji jest kluczowy dla bezpieczeństwa?
Pomiary rezystancji izolacji są niezbędne dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Właściwa izolacja minimalizuje ryzyko porażenia prądem, które może prowadzić do poważnych wypadków. Regularne sprawdzanie rezystancji izolacji pozwala na wczesne wykrycie potencjalnych problemów, takich jak uszkodzenia izolacji, które mogą prowadzić do zwarć lub pożarów. W kontekście przepisów prawnych, wiele norm wymaga przeprowadzania takich pomiarów w celu zapewnienia zgodności z zasadami bezpieczeństwa.
Właściwe pomiary rezystancji izolacji mają również wpływ na wydajność urządzeń elektrycznych. Uszkodzona izolacja może prowadzić do strat energii, co zwiększa koszty eksploatacji i obniża efektywność systemu. Dlatego regularne pomiary i konserwacja izolacji są kluczowe nie tylko dla bezpieczeństwa, ale także dla ekonomiki użytkowania instalacji elektrycznych. Warto zainwestować w profesjonalne usługi pomiarowe, aby zapewnić długotrwałe i bezpieczne działanie wszystkich komponentów systemu elektrycznego.
Nowe technologie w pomiarach rezystancji izolacji
W miarę postępu technologii, pomiary rezystancji izolacji stają się coraz bardziej zaawansowane. Nowoczesne urządzenia, takie jak smart megaomierze, oferują funkcje zdalnego monitorowania oraz analizę danych w czasie rzeczywistym. Dzięki tym innowacjom, technicy mogą zdalnie sprawdzać stan izolacji z dowolnego miejsca, co znacząco zwiększa efektywność pracy i pozwala na szybsze reagowanie na potencjalne zagrożenia. Co więcej, niektóre z tych urządzeń są wyposażone w algorytmy sztucznej inteligencji, które mogą przewidywać awarie na podstawie analizy trendów pomiarowych.
Warto również zwrócić uwagę na rozwój systemów IoT (Internet of Things), które integrują pomiary rezystancji izolacji z szerszymi systemami zarządzania energią. Tego rodzaju rozwiązania umożliwiają nie tylko monitorowanie stanu izolacji, ale także optymalizację zużycia energii w budynkach przemysłowych i komercyjnych. W przyszłości, integracja tych technologii może prowadzić do jeszcze wyższych standardów bezpieczeństwa oraz efektywności energetycznej, co będzie miało kluczowe znaczenie w kontekście rosnących wymagań dotyczących zrównoważonego rozwoju i ochrony środowiska.
